2、概述 . 8 4.2 數據中心園區級儲能方案架構. 9 4.2.1 高壓側儲能系統. 9 4.2.2 低壓側儲能系統. 10 4.3 數據中心園區級儲能關鍵技術. 12 4.4 數據中心園區級儲能價值 . 13 5 數據中心微模塊儲能 . 14 ODCC-2019-02002 數據中心儲能白皮書 II 5.1 數據中心微模塊儲能概述 . 14 5.2 數據中心微模塊儲能方案架構. 15 5.3 數據中心微模塊儲能關鍵技術. 16 5.4 數據中心微模塊儲能價值 . 18 6 數據中心機柜級儲能技術 . 19 6.1 數據中心機柜級儲能概述 . 19 6.2 數據中心機柜級儲能方案架構. 20

　　3、6.2.1 整體架構 . 20 6.2.2 方案適應性及優勢 . 22 6.3 數據中心機柜級儲能關鍵技術. 22 6.3.1 集群功耗控制 . 22 6.3.2 智能扛峰 . 23 6.3.3 管控接口 . 24 6.4 價值探討 . 25 ODCC-2019-02002 數據中心儲能白皮書 III 前 言1 數據中心的運營成本中，電費始終占據很大的比重。降低運營電費是降低 IDC 年運營成本的關鍵。降低電費有兩個途徑：一個是降低 PUE，提高數據中心整體能效達到節能降費的目的；另一條是降低電費單價，例如通過國家的調峰填谷電費政策，降低電費單價。 通過采用能量型電池組作為儲能電源，儲能電源本

　　4、身即可當不間斷電源，給數據中心的負載設備供電，也可以實現電力削峰填谷。這不但可以降低電網的峰值負荷，有利于電網安全運行，實現數據中心的節能減排，還能通過峰谷電價套利，產生巨大的經濟效益和社會效益。 ODCC 始終關注數據中心技術以及儲能產業的發展，聯合相關單位共同編寫本白皮書，對數據中心儲能系統現狀、需求和當前主流儲能系統等方面進行了詳細的梳理，以期更進一步推動數據中心儲能技術的發展。 本文感謝以下起草單位（排名不分先后） ： 騰訊科技（深圳）有限公司、中國信息通信研究院、維諦技術有限公司、英特爾亞太研發有限公司、阿里云計算有限公司、科華恒盛股份有限公司 起草人（排名不分先后） ： 朱華，李典

　　5、林，張佳斌，張海濤，曾憲龍，劉靈豐，韓鵬瑞，吳美希，吳健，朱莉，李旭，宋川，梁小國，姜峰，宋軍，林金水，馮曉濱，林清民等 請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別這些專利的責任。 1 數據中心儲能白皮書 1 范圍 本文主要討論范圍是數據中心的電化學儲能系統，及其在數據中心中的應用。 2 引言 數據中心為了在市電中斷時保障設備運行的連續性，通常需要配置各類形式的儲能系統。 儲能即能量的儲存。根據能量存儲形式的不同，廣義儲能包括電儲能、熱儲能和氫儲能三類。電儲能是最主要的儲能方式，按照存儲原理的不同又分為電化學儲能和物理儲能兩種技術類型。其中電化學儲能技術主要包括鉛蓄電池、鋰

　　6、離子電池、鈉硫電池、液流電池和超級電容器；物理儲能技術主要包括抽水蓄能、壓縮空氣儲能、飛輪儲能和超導儲能。 目前數據中心最常見的儲能系統是用于不間斷電源的儲能系統。不間斷電源配置的儲能系統，可以采用電化學儲能，即蓄電池儲能；也可采用物理儲能，即飛輪儲能。采用電化學儲能是主流。蓄電池的選取，當前以鉛酸蓄電池為主，也有部分?jǐn)?shù)據中心選取鋰離子電池。 3 數據中心電化學儲能系統 目前，電化學儲能技術主要以鋰離子電池、鉛蓄電池、鈉硫電池和液流電池為主，這些技術在可再生能源并網、分布式發電及微網領域已實現兆瓦級的示范應用，同時在調頻輔助服務、電力輸配、電動汽車等領域也在進行應用示范。 2 3.1 鉛酸電池

　　7、 鉛酸蓄電池已有 100 多年的使用歷史，非常成熟。以其材料普遍、價格低廉、性能穩定、安全可靠，具有免維護性、優越的高低溫性能、耐過充和優越的充電接受能力、電池一致性高等特點，因而在數據中心中得到非常廣泛的應用。鉛酸電池依舊被采用。但鉛酸電池也有一些嚴重的缺點，主要就是循環壽命很低，比能量也較小，充放電倍率也較低。如果是單純的作為后備電源，僅是在停電等緊急情況下電池進行放電，保障供電連續性，傳統鉛酸電池還是能夠基本滿足需求的。但是其循環壽命低的弱點，也決定了其在削峰填谷等高強度使用的儲能場景下的應用前景。 3.2 鉛炭電池 鉛炭電池是從傳統的鉛酸電池演進出來的技術，它是在鉛酸電池的負極中加入了

　　8、活性炭，能夠顯著提高鉛酸電池的壽命。與傳統的鉛蓄電池相比，鉛炭電池有以下特點：充電速度快，放電功率高，循環壽命顯著增長，可達傳統鉛酸電池的 6 倍，同時也保留了鉛酸電池安全穩定的特性，可廣泛地應用在各種新能源及節能領域。使用了鉛炭技術后，鉛炭電池的性能優于傳統的鉛酸蓄電池，可應用于新能源車輛中，如：混合動力汽車、電動自行車等領域；也可用于新能源儲能領域，如風光發電儲能等。由于鉛炭電池與鉛酸電池的原理、體積和能量密度較為相近，對數據中心傳統儲能系統進行演進，用鉛炭電池來替代鉛酸電池具備較高的可行性。 3.3 鋰離子電池 3 鋰離子電池由于具有高的比能量、優異的循環性能和綠色環保等優勢，已基本占據

　　9、便攜式電子產品市場，如手機、筆記本電腦、照相機等。鋰離子電池的工作原理主要依靠鋰離子在正極材料（金屬氧化物）和負極（石墨）之間嵌入和脫出來實現能量的儲存和釋放。鋰離子電池具有很高的工作電壓，比能量可達到 150Wh/kg。鋰離子電池的性能主要依賴于電極材料和電解質的發展，而電極材料的選擇尤為重要。目前鋰離子電池的主要的技術路線為磷酸鐵鋰電池及三元鋰電池。 3.3.1 磷酸鐵鋰電池 LiFePO4 是一種具有橄欖石結構的磷酸鹽化合物，它具有穩定的充放電平臺，充放電過程中結構穩定性好，安全性高，價格低廉，環保無污染，比容量可達 160Ah/kg，是近年來發展最快的一種鋰離子電池正極材料體系，廣泛應

　　10、用于電動汽車和儲能領域。LiFePO4 存在的主要問題是振實密度低以及電子、離子電導率差，可以通過材料納米化、二次造粒、碳包覆和摻雜等方法來提高 LiFePO4 電化學性能。 磷酸鐵鋰電池單體輸出電壓高，工作溫度范圍寬，比能量高，效率高，自放電率低，在電動汽車和靜態儲能應用中的研究也得到了開展。目前磷酸鐵鋰電池由于成本低、安全可靠和高倍率放電性能受到關注。 磷酸鐵鋰電池的技術特點如下： 安全性：安全可靠，全密封，不怕火燒，不爆炸； 循環壽命長：在室溫和 100%DOD 情況下，電池的循環壽命不小于 5000 次； 性能價格比高：普通常用材料。 一致性好：目前國內的磷酸鐵鋰電池廠家已經具有自動化

　　11、生產線，保證了電池產品的一致性。 4 3.3.2 三元鋰電池 三元聚合物鋰電池是指正極材料使用鎳鈷錳酸鋰（Li（NiCoMn）O2）三元正極材料的鋰電池。三元材料電池由于具有電壓平臺高、能量密度高、振實密度高、電化學穩定、循環性能好等特性，在提升新能源汽車的續航里程，減輕用戶續航里程憂慮方面具有明顯優勢，同時還具有放電電壓高，輸出功率比較大，低溫性能好，可適應全天候氣溫等優點，因此正逐漸受到汽車生產廠商和用戶的青睞。 3.4 全釩液流電池 全釩液流電池全稱為全釩離子氧化還原液流電池。全釩液流電池中的兩個氧化-還原電對的活性物質，分別裝在兩個儲液罐中的溶液中，各用一個泵，使溶液流經電池，并在電池

　　12、內的離子交換膜兩側的電極上分別發生還原和氧化反應。單電池通過雙極板串聯成堆。全釩液流電池作為儲能電源，主要用于電廠調峰項目系統、大規模的光電轉換系統、風能發電的儲能電源以及邊遠地區儲能系統、不間斷電源或應急電源系統等。 圖 3.1 全釩液流電池原理圖 5 全釩液流電池用于儲能系統，具有的特征如下： 電池系統組裝設計靈活，易于模塊組合，蓄電規?？纱罂尚?。全釩液流電池的活性物質以液態形式貯存于儲液罐中，容量取決于外部?jī)?chǔ)液中活性物的容量和濃度，因此功率輸出和能量?jī)?chǔ)存部分是相互獨立的，可根據適宜的地理環境條件設計建設，而容量可通過增加電解液體積來實現。如邊遠地區以柴油機發電為主要電源，全釩液流電池可按

　　13、需求來調節電網，實現輸出功率的穩定。 電池系統可高速響應，高功率輸出。全釩液流電池充、放電可在很短的時間內完成，通過更換溶液，可實現電池的即時充電；通過電堆的不同組合，來提供不同的輸出電壓；負載變化時或放電深度增加時，可用附加電池維持輸出電壓恒定。 電池系統易于維護，安全穩定。所有單電池的反應物不存在固相反應，容易保證電堆的一致性和均勻性；電池的電解液均置于相同的儲液罐中，每個電池的放電狀態是相同的；同樣，其工作溫度為室溫條件，所以電池系統是安全穩定的。 電池壽命長，全釩液流電池沒有循環壽命問題，它的失效機制主要是電堆材料或輔機元件的老化。 3.5 鈉硫電池 鈉硫電池具有較高的儲能效率（約 8

　　14、9），同時還具有輸出脈沖功率的能力，這一特性使鈉硫電池可以同時用于電能質量調節和負荷的削峰填谷調節兩種目的，從而提高整體設備的經濟性。與傳統的化學電池不同的是，鈉硫電池采用的是熔融液態電極和固體電解質，其中，負極的活性物質是熔融金屬鈉，正極活性物質是硫和多硫化鈉熔鹽，固體電解質兼隔膜的是一種專門傳導鈉離子的 Al2O3 陶瓷材料，電池外殼則一般用不銹鋼等金屬材料。 6 鈉硫電池具有許多特點，其一是比能量高，是鉛酸電池的 34 倍；其二是可大電流、高功率放電。其放電電流密度一般可達 200300mA/cm2，瞬時間可放出其 3 倍的固有能量；其三是充放電效率高。由于采用固體電解質，所以沒有通常采

　　15、用液體電解質二次電池的那種自放電及副反應。鈉硫電池也有不足之處，需工作溫度在 300350，所以，電池工作在充電狀態下需要一定的加熱保溫，在放電狀態下還需要良好的散熱設計；同時，其充電狀態只能用平均值計量，所以需要周期性的離線度量；此外，由于硫具有腐蝕性，電池的護體需要經過嚴格耐腐處理。 圖 3.2 鈉硫電池結構 3.6 主流電化學儲能技術對比 各類電化學儲能技術路線對比如下表所示： 電池類型 經濟性 安全性 能量密度 環境友好性 循環壽命 鉛炭電池 材料普遍、價格低廉 性能穩定、安全可靠 體積較大，能量密度低 封閉殼體，無污染 1000-3000次 磷酸鐵鋰電隨著電動汽安全可靠，相比鉛炭電封

　　16、閉殼體，5000 次 7 池 車廣泛應用，成本逐漸下降 全密封 池，能量密度較高，約200kWh/m3 無污染 三元鋰電池 受限于材料成本，下降空間低 安全性能差，分解溫度 200 能量密度高于 LFP，約為200kWh/m3 封閉殼體，無污染 4000-6000次 全釩液流電池 初始成本投資高 工作溫度為室溫條件，安全穩定 使用大型儲液罐，能量密度最低 有毒氣揮發隱患 12000 次 鈉硫電池 初始成本投資高，且技術路線受限于日本，運維收費高 鈉金屬活躍，存在安全隱患 鉛酸電池的3-4 倍 硫具有腐蝕性，電池的護體需要經過嚴格耐腐處理 2500 次 表 3.1 主流電化學儲能技術分析 3.7

　　17、 當前適用于數據中心的電化學儲能技術 在數據中心建設儲能系統，選擇電池技術路線時，應充分考慮的因素包括： （1）安全性：數據中心作為是數據傳輸、計算和存儲的中心，是我國移動通訊、大數據、云計算、網絡支付、人工智能等產業領域的重要基礎設施。因此安全性是選擇儲能電池時的重要考慮因素。 8 （2）空間與重量：目前數據中心多建設在市中心，空間布局緊張，因此大型儲能電站的投入必須考慮電池的能量密度。 （3）經濟性：數據中心建設儲能電站，收益為重要考量因素，因此對電池技術路線的選擇，其經濟性包括對成本及循環壽命的考量必不可少。 （4）環境友好性：選擇環境友好型電池，對于目前建設綠色節能數據中心的意義十分重

　　18、大。 結論： 鈉硫電池技術不成熟，納金屬活躍，三元鋰電池分解溫度低，導致電池安全性能相對差，不建議在數據中心應用。液流電池使用大型儲液罐，能量密度低，這種電池技術路線更適合應用與我國西部大型光儲或風儲電站，不適合應用于數據中心。因此目前數據中心投建大型儲能電站建議選擇鉛炭電池或磷酸鐵鋰電池，并根據項目實際情況，在兩者中選擇合適的電池技術路線 數據中心園區級儲能 4.1 數據中心園區級儲能概述 如今的數據中心嚴重受限于其功耗預算和碳排放配額。面對與日俱增的能耗開支和節能減排壓力，學術界和工業界不約而同地開始關注非傳統的綠色數據中心設計。最近，能源存儲設備(Energy Storage Sy

　　19、stem， ESS)逐漸成為數據中心中一種新興的關鍵使能元件，它能夠極大提升數據中心的能效和可持續性。一方面，ESS 使得數據中心可以通過削減由不規則負載帶來的短暫峰值功耗來降低運營成本;另一方面，它還能夠方便新能源在數據中心中的融合，從而極大降低對環境的不良影響。ESS 在新型數據中心設計中的系統結構，ESS 在管理功耗尖峰和供電波動兩大方面發揮的重要作用。對比多項前沿研 9 究并探討 ESS 的關鍵設計點如成本、能效、可靠性等，同時 ESS 未來發展所面臨的其他機遇和挑戰。 4.2 數據中心園區級儲能方案架構 數據中心園區儲能目前大致有兩大方向： 4.2.1 高壓側儲能系統 高壓側儲能系統

　　20、通常以大型集中儲能高壓側 10KV 或 35KV 接入方案； 大型高壓側接入方案中，可面向園區多個數據中心或其它負荷作為一起的應急電源，可在園區與電網的關口點運行峰谷測試，實現整個園區的峰谷控制，同時作為應急電源解決整個園區的應急供電，此方案中若儲能容量不夠大，還需在電網停電時控制非重要負荷下電控制，整個系統控制的復雜程度高，且作為集中式的供電方式，應急供電線路長，可靠性低的問題： 圖 4.1 高壓側儲能系統拓?fù)?應用特點： 1） 峰谷電價運行控制策略； 10 2） 分級下單控制要求高； 3） 作為一個集中式大型的儲能接入方案，也具備了電網輔助服務的特點，滿足電網調度的要求，可參與電網輔助服務

　　21、； 4） 系統利用能力互聯平臺，打造智能儲能系統，充分利用到當?shù)氐母C電、棄電； 5） 通過大型儲能系統園區接入，在提升園區供電系統穩定可靠的同時，還能夠集中式解決園區及數據中心電能質量問題； 此系統為進一步提升數據中心供電的可靠性，可儲能結合 UPS 電源系統一并應用的系統，如下拓?fù)洌?UPS系統數據中心電網空調、照明等輔助負荷雙向變流器PCS儲能電池系統EMS能量管理系統機房動環系統 圖 4.2 結合 UPS 的高壓側儲能系統拓?fù)?4.2.2 低壓側儲能系統 低壓側儲能系統通常以一個數據中心機房或一個集中供電單元低壓側接入，此方案融入了直流母線系統，系統架構如下： 11 光伏系統DCDC75

　　22、0750V V直流母線KVKV園區充電樁PCS儲能系統PCSDC240VAC LoadDC Load其它負荷IDC Load 圖 4.3 低壓側儲能系統拓?fù)?系統特點： 1） IDC 機房或一個單元供電拓?fù)浣M成一個系統，采用直流母線的方案，儲能接入直流母線） 母線中融入光伏的直流接入方案，使光伏系統的效率最大化應用； 3） IDC 應急電源部分直接采用高壓直接方案，在儲能直流母線通過 DC/DC 變換單元接入供電； 4） IDC 供電電源還有傳統的交流供電方案，與本次直流母線供電方案形成雙備份，與當前互聯網數據中心主流的一路市

　　23、電，一路高壓直流方案比較契合，提升供電可靠性； 5） 此系統接入規模以 300-500KW 一個單元，可作為標準化單元，提高可靠性的同時規?；瘉?lái)降低成本。 12 綜上，是園區數據中心接入方案中的目前有應用的兩種，當然隨著技術的發展可能會有更多的應用框架出現，當社會和電網的需求驅使及經濟價值更進一步增長，隨著更多的資本、業主、設計院、供應商的參與，儲能及可再生能源的接入更加多樣化。 4.3 數據中心園區級儲能關鍵技術 因數據中心用負荷超高，僅僅依靠采用太陽能或風能等可再生能源自發自用是不現實的。據推算數據中心若要完全使用太陽能發電提供電力，所需的光伏板面積相當于近百倍的數據中心面積。而且光伏風電

　　24、等可再生能源還具有不連續性的特點，部分時段還會有棄光棄風等現象。不過隨著鋰電池等儲能技術成本下降，光伏+儲能系統供電可能會成為數據中心的新型解決方案。 那么綠色數據中心在可再生能源接入的情況下，因可再生能源的不穩定性是比較大的一個問題，ESS 系統將可再生能源融入到數據中心也是非常關鍵的一部分，那么關鍵的技術有兩部分需要大幅提升： 1） 儲能蓄電池 因系統的工作特性，需要儲能電池的循環次數高、能量密度高（占地小）、能夠適應不同的充放電倍率特性、安全性等大幅提升； 2） 能源管理 EMS 能量管理系統，除了應要有基本的發電、儲電、用電的基本控制管理策略外，還需重點針對園區數據中心的應用情況深入分

　　25、析，能夠分析數據中心用能知識庫，對接入的能源及用能情況提供預測并給以維護建議，為后期的數據發展提供參考建議，及時處理后期擴容等問題提供預測方案。這方面也是目前能源管理系統需要一定的 AI 能力，也是目前能管理管理系統還比較欠缺的模塊。 13 隨著人工智能（AI）的發展，能量管理系統可以在數據中心的應用可以走在前面，依托數據中心行業的強大基礎及人才，將使能源管理系統的各個 AI 模塊完善起來，已最終達到能源管理系統在數據中心控制的全面成熟化。 4.4 數據中心園區級儲能價值 1） 通過園區大型儲能系統的接入，儲能系統具有大容量的儲能電池組，長時間的供能能力，具備了園區或數據中心災備電源的功能；

　　26、2） 利用儲能系統在峰谷差價的運行策略，降低園區和數據中心用電大戶的用電電費，減少了數據中心的運營成本支出； 3） 通過儲能存儲及釋放電能時間轉移能力，解決再生能源發電的不確定性的技術特點，使得可再生能源更靈活的接入數據中心，把一些不可能變成可能，真正達到綠色數據中心。 4） 針對部分具有用電功率峰谷特點的園區，儲能通過平滑用電峰谷，實現降低變壓器的容量費（需量費）的目的。 5） 儲能系統的快速響應能力，也具備一定的電能治理能力，能夠?yàn)閳@區解決電能質量問題，提升用電質量。 7）數據中心可再生能源接入，提高綠色數據中心的比例增加儲能系統則能很好地解決這些問題，把消耗不掉的電量?jī)?chǔ)能起來，在發電不足

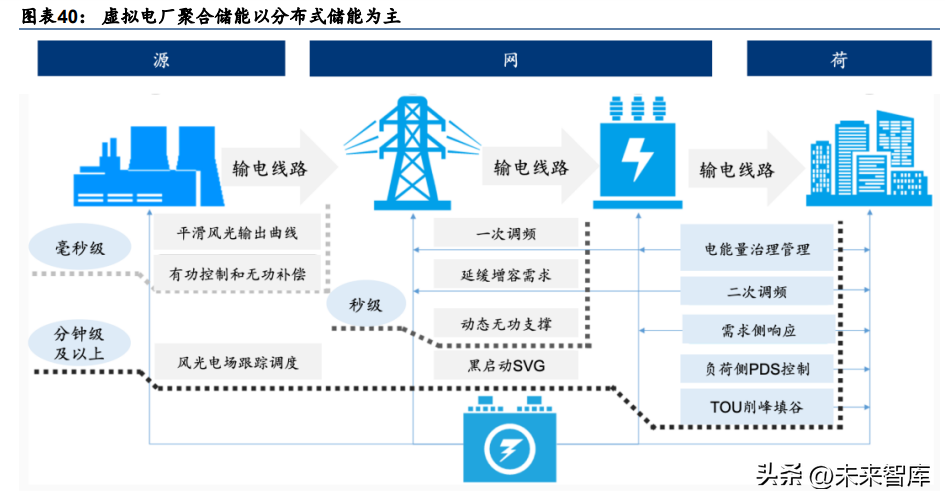

　　27、或用電高峰時放出，以平滑發用電為目的，彌補新能源發電不穩定的缺陷，避免浪費?？山鉀Q以下可再生能源發電問題， 1、光伏、風能出力難預測的問題； 2、光伏、發電快速波動的挑戰； 14 3、備用容量加大，快速響應電網調度和調峰需要。 6） 電網中的儲能環節能有效調控電力資源，能很好地平衡晝夜及不同季節的用電差異，調劑余缺，保障電網安全。是可再生能源應用的重要前提和實現電網互動化管理的有效手段。作為大型的儲能系統，其重要意義在于可作為智能電網的基礎單元，提高電網運行可靠性，調節電力峰谷運行，節約大量發電設備的投資及能源的損耗。 在園區數據中心設計中，儲能系統的設計，作為能量?jī)?chǔ)存和快速響應的載體，可以實

　　28、現打造一個“源-網-儲-荷”高度互動的一個能源網絡，降低能源投資規模，提高能源利用率，實現能源消費市場化。 5 數據中心微模塊儲能 5.1 數據中心微模塊儲能概述 在數據中心的供電方案中， 無論是交流供電的 UPS 還是直流供電的 HVDC （240VDC或 336VDC）電源，配置的電池通常在 15min30min 左右，其中 30min 的占多數。數據中心的供電可靠性設計本身很高，實際的運行中很少出現停電的情況，因此用于備電的鉛酸電池使用率很低。 由于鉛酸電池壽命原因， 5 年左右就需要報廢更換， 投資費用巨大，而電池的功能卻似乎沒有充分、有效發揮，成為了一個損耗型的資產。此外，由于電池大

　　29、部分時間都是處于浮充狀態或者非放電的狀態，電池的健康狀況不能實時檢測，有可能在需要放電的時候才發現問題，不能保證備電可靠性。在這種情況下，利用峰谷電價差異，對電池進行儲能管理，既可以使電池成為創造價值的經濟資產，也可以實現對電池狀態的日常檢測，大大提高了備電可靠性。在微模塊級別，不同微模塊之間的負載率，根據部署業務的區別，以及上架策略的不同，其負荷波動率往往較大，單模塊過載超電的概率相對 15 較高。 對儲能系統的深層次利用， 可以在負荷波動時， 承擔部分負荷來確保市電不超負荷，從而保障微模塊的供電安全， 同時減少因超電帶來的損失 （如罰款， 或更高的容量電費等） 。 數據中心備電電池儲能利用

　　30、，根據不同的地區電價、電源和電池配置，設計一套合理的儲能實施方案是關鍵。為滿足數據中心快速部署、按需建設的需求，標準化設計的微模塊越來越廣泛地得到了應用。微模塊標準化設計使電源系統和電池容量都是標準化配置，為儲能方案標準化的應用提供了良好的基礎。一套合理易行的儲能方案，可以廣泛應用于同樣的微模塊。 5.2 數據中心微模塊儲能方案架構 微模塊儲能方案最大的優點是依托于原有的備電型電源架構 （如 UPS 或者 HVDC） ，只需要做較小的改動即可實現從純供電到儲能+供電的功能轉換。 HVDC 儲能系統的架構如圖 5.1 所示，與常規 HVDC 系統相比，微模塊儲能方案架構沒有根本性的變化，變化的是

　　31、電源的管理單元軟件和電池類型及容量的配置。 圖 5.1 HVDC 儲能系統示意圖 微模塊的儲能系統通過監控管理單元與數據中心管理平臺進行通信，中心管理平臺除了對各微模塊電源和電池的運行狀態進行實時監控，還具備了對各個微模塊的儲能運行情況和經濟數據進行統計分析的功能，并可根據實時電價對儲能系統的模式進行調整設置。 16 儲能型 UPS 在傳統 UPS 的基礎上可能會增加電池的容量，同時加大充電器的能力，集成能量管理和調度策略，實現利用 UPS 的后備電池對負載進行有控制地供電或?qū)﹄娋W(wǎng)進行回饋的儲能作用。儲能型 UPS 基本架構如圖 5.2，其中 Rec 為雙向整流器，Inv 為逆變器，DCDC

　　32、為滿功率的充放電器，電池為鉛炭電池或鋰電。雙向整流是與普通 UPS 功能不同的部分，可實現電池能量回饋電網。在部分儲能方案中，有些 UPS 沒有采用雙向整流器，電池只能對負載供電。 RecInvDCDC 圖 5.2 UPS 儲能系統示意圖 儲能的載體是電池，傳統數據中心備電的是循環次數較少鉛酸電池，不能滿足每日充放電需求。 針對儲能應用， 數據中心可以選擇高循環次數的鉛炭或鋰電池。 鉛炭電池在 60% DOD 下可以滿足 3000 次以上循環，適用于需要保留一定備電容量以確保備電的數據中心需求。與鋰電池相比，鉛炭電池更佳的性價比、更高的安全性目前更加受到數據中心儲能的青睞。 5.3 數據中心微

　　33、模塊儲能關鍵技術 在微模塊儲能中，關鍵技術是如何實現電池按需進行充放電控制。 HVDC 系統中模塊輸出、電池和負載三者是直接并聯的，通過對電源整流模塊的精確輸出控制，可實現電池在電價峰段按計劃、有控制地放電，在特定的時間段，通常為谷段進行充電，根據儲能循環的策略也可以在部分平段部分充電。電池放電模式通常有 17 兩種策略： 1） 按負載總量所需放電，整流模塊無輸出； 2） 電池受控恒流放電與整流模塊輸出共同承擔負載電流。 在數據中心微模塊電池容量配置相對較小的情況下，第一種方案對電池是大倍率放電，如電池為 30min 備電容量，很快就需截止放電，且大倍率放電效率不佳。第二種方案是更佳的放電模式

　　34、，通過監控與管理，使電源承擔大部分電流，實現電池恒流、小電流、較長時間的放電。根據峰值時間與電池特性設計出最佳的放電電流和放電時間是關鍵。如果備電容量是 30min，注意需要保證電池每日循環合計放出容量計劃不超過50%，一是可以獲得最佳的循環性能，二是保障在生命周期過程中，任何時候剩余容量能滿足 10 分鐘的備電需求。 圖 5.3 是 HVDC 儲能電源系統在第二種方案下的工作模式。 圖 5.3 HVDC 儲能系統充、放電示意圖 與 HVDC 相比，UPS 儲能工作的聯合供電模式與 HVDC 峰段放電模式類似，而電網調度模式是儲能 UPS 特有的工作模式。 18 1） 聯合供電模式（圖 5.4

　　35、） ：關鍵負載由電網和電池放電器共同來承擔供電。用電高峰時，可以降低對電網供電容量需求，屬于典型的“削峰”應用。 2） 電網調度模式（圖 5.5） ：電池不僅供給關鍵負載，還回饋能量給電網，可以有效應對臨時的高峰負荷需求?；仞伒挠泄蜔o(wú)功含量由電網的需要來調度。 RecInvDCDC 圖 5.4 UPS 儲能聯合供電模式 RecInvDCDC 圖 5.5 UPS 儲能電網調度模式 5.4 數據中心微模塊儲能價值 19 圖 5.6 峰谷電價示意圖 采用微模塊儲能方案的數據中心，利用供電系統已有的電源，將傳統的鉛酸電池改為鉛炭電池，不會導致系統成本的明顯增加。從投資回報周期看，因?yàn)椴捎勉U炭電池代替

　　36、鉛酸增加的費用，通常兩到三年內可以收回，之后即為儲能盈利。 表 5.1 HVDC 系統 144KWh 電池投資分析 數據中心微模塊雖然電池容量不大，但是數量較多，通過峰段放電、谷段充電將靜置的電池利用起來，一方面可以實現電池健康狀態的檢測，另一方面，可以使消耗型的固定電池資產產生可觀的經濟價值。如圖 5.6 所示，以某微模塊為例，峰/平/谷段電價分別為 1.03/0.73/0.36 元，HVDC 系統配置半小時備電的 144KWh 鉛炭電池，每天按峰放50%-平充 30%-峰放 30%-谷充循環，年節省電費為 21637 元（表 5.1） ，100 個微模塊約可節省 210 萬元電費。因此，微

　　37、模塊儲能也非常具有推廣的價值。 6 6 數據中心機柜級儲能技術 6.1 數據中心機柜級儲能概述 近年來為了適應數據中心在提高綠色節能、提升實際建設功率的利用率和不斷增加的可靠性的需要，國內外云計算和互聯網巨頭在數據中心內開始越來越多使用機柜分布式儲能系統(后面簡稱 BBS)來代替?zhèn)鹘y(tǒng)的集中式不間斷電源(UPS)。一方面，傳統 UPS 的功能完全保留；另一方面， 對這些分布式 BBS 的功能進一步擴展，通過數據中心管理系統將分析結論分析結論鉛碳電池價錢 （RMB） 168,000 原來鉛酸電池價錢 （RMB）120,000 電池增加成本 （RMB）48,000 每年節省電費（RMB） 21,63

　　38、7 電池生命周期節省電費 （RMB）195,626 所有節省電費減除鉛碳電池成本后收益（RMB）27,626 鉛碳電池可使用壽命（年）9 以電池增加成本計算，回本周期 （年）2.22 以鉛碳電池價錢計算，回本周期 （年）7.76 20 機柜式分布式 BBS 統一納入到機柜層面的能源池， 配合機柜層面的集群功耗控制可以實現對機柜峰值功耗智能動態管理。同時，分布式 BBS 通過晚上儲能和白天適度提供機柜需要的功率來實現儲能電費套利。整個方案可以大大增強機柜應對峰值功耗的彈性，提升機柜上架率和實際建設功率利用率，降低 TCO，真正實現高能效，低成本，快速交付，高可靠性，是一項具有廣泛應用前景和價值的

　　39、技術。 6.2 數據中心機柜級儲能方案架構 6.2.1 整體架構 圖 6.1 是典型的整機柜硬件電源架構：兩路外接市電，一路直接進入電源框，一路接入機柜式分布式 BBS，再接入電源框。機柜式分布式 BBS 作為機柜的儲能單元，在外接市電發生故障時，切入機架供電系統，為機架提供一定時間的供電，這個就是傳統的 UPS 功能。 機柜分布式 BBS 的引入，除了用來做備電系統外，在機柜實際功耗超出額定值時，可以用來協同市電來為系統提供短時間的扛峰功能，用來分擔超出機柜額定功耗之外的功耗。 21 圖 6.1 機柜分布式儲能系統 圖 6.2 是整體方案的控制框架，主要由四個部分組成：上層核心控制軟件收集機

　　40、柜服務器實時功耗及業務負載狀況，進行動態功耗管控調度。底層硬件 BBS 是在傳統的 BBS基礎上加入扛峰和功耗平衡的執行邏輯單元。 底層 Firmware 主要就是 BBS 內部的執行邏輯。控制接口通過標準化的 RedFish API，方便應用快速集成。 22 圖 6.2 整體控制框架 6.2.2 方案適應性及優勢 本方案無論對現存數據中心或是新建數據中心都是容易部署的，可以適應整機柜或標準機架柜。它不需要改變目前機柜供電架構和服務器設計，需要的變化就是引入具有扛峰功能的 BBS 和在機柜服務器主機安裝上層控制軟件。 另外對本方案上層軟件做相應的調整也可以擴展到 MDC 的應用。本方案具有適應

　　41、性好，對現存 IDC 或整機柜設施改動小，易部署的優勢。 6.3 數據中心機柜級儲能關鍵技術 6.3.1 集群功耗控制 互聯網業務負載的動態性導致機柜層面的用電呈現一個明顯的峰谷的形態。這種特性需要整機柜功率配置通常會在保證峰值的基礎上留有一定裕量，以避免業務負載高峰時機柜超電。 這樣配置機柜功率的一個負面影響就是今天的數據中心普遍存在服務器上架密度不高并且機柜層面的實際建設功率利用率偏低等諸多問題，對數據中心的整體擁有成本帶來比較大的壓力。 在現代處理器設計中都有很多功耗和性能動態調控的技術來適應不同業務對功耗和性能的動態需求：比如 Intel 至強處理器的功耗封頂(Power Cappin

　　42、g)以及動態電壓頻率調節(DVFS)技術就為機柜層面峰值功耗控制提供了有力的支撐。 機柜級集群功耗控制通過將服務器功耗的調配統一到機柜一級形成一個機柜層面功耗分配的資源池，根據服務器業務負載的需要來動態調整服務器封底功耗。當機柜層面的額定功耗無法滿足業務負載需求時，根據設定的功耗分配策略，通過處理器的功耗管控技術控制服務器的功耗，將機柜層面的用電需求降低到原始的額定配電范圍之內。機柜級的集群功耗控制技術的應用既保證 23 了服務器及機柜層面用電的安全，又通過對機柜功耗資源的池化管理提高了實際建設功率的利用率和服務器的上架密度。 它能最大化利用 IDC 或機柜實際建設功率來滿足業務負載性能要求。

　　43、 圖 6.3 機柜集群功耗控制 6.3.2 智能扛峰 智能扛峰是集群動態功耗管控策略的一部分。相比傳統 BBS，它是一個新的功能，所以單獨加以論述。 機柜級的分布式 BBS 將傳統集中式儲能單元的備用電池的能力分散到機柜層級。由于我們國家電網是比較穩定的，這部分機柜層面的 BBS 的能力極少被使用。如果將這部分能力納入到機柜層面的統一能源資源池并用來根據業務峰值功耗的需求做智能扛峰，整個機柜可以進一步大幅提升應對動態峰谷的能力以及服務器上架密度。 以一個額定功耗為 8.8 千瓦的機柜為例，一般機柜式分布式儲能單元設計容量為市電故障時獨立供電支撐為 10-15 分鐘，約為 2.2 千瓦時的容量，

　　44、這塊容量的納入對整體機柜實際建設功率的利用率提升還是很可觀的。 機柜分布式 BBS 的傳統應用場景是在市電故障時做后備電源。 智能扛峰場景的應用需要機柜式分布式 BBS 需要根據實際負載的需求來動態調節功率輸出以實現和機柜外接市 24 電功率的聯合扛峰。 通過在機柜分布式 BBS 中增加智能限功率技術和實時感知整體機柜業務負載的功耗變化， 上層集群功耗管控系統利用機柜分布式 BBS 可以滿足超出機柜額定功耗之上的功耗需求，通過動態調節機柜分布式 BBS 以及機柜市電功耗輸出的配比，來保整即使在扛峰的情況下機柜整體的外接市電功耗輸入維持在額定值以下。為了避免過度消耗 BBS 的備電功耗以影響系統

　　45、的緊急備電能力，控制系統需要設置一個功耗閾值。一旦智能扛峰所消耗的 BBS 功耗超出這個閾值， 集群功耗控制將會通過處理器的功耗管控技術將機柜層面的用電需求降低到原始的額定安全值以內。 基于機柜級分布式 BBS 的智能扛峰技術，可以有效提升機柜實際建設功耗的利用率，增加機柜服務器上架密度以及業務部署能力。另外，在應對突發業務負載導致的峰值功耗時， 可以大大提升系統處理彈性， 減少業務遷移和提高整體業務系統的可靠性。 總體而言，它可以增強最大化利用 IDC 或機柜實際建設功率來提升機柜上架率并最大化減少對業務負載性能的影響（大部分應用場景減少功耗封頂?shù)挠|發） 。 6.3.3 管控接口 伴隨著數據

　　46、中心管理進入數據驅動的智能化時代，數據中心的基礎設施監控管理和業務調度系統的資源管控系統呈現融合的趨勢。通過將基礎設施的監控?cái)?shù)據納入業務資源調度系統，云計算供應商一方面可以提升數據中心效率，另一方面可以增強系統應對故障時的彈性能力。傳統的數據中心存在多種管理接口，DMTF 的 Redfish 是一個標準的 API。它是基于通用的互聯網和 Web 技術標準，利用 Web 服務的工具鏈，比如 Restful 的數據訪問接口以及 JSON 數據格式，為數據中心管理提供了新型的硬件管理接口。傳統的數據中心硬件管理架構通?；诙喾N協議之上，比如服務器領域通常采用基于 IPMI 的帶外管理方式，網絡設備通

　　47、常采用基于 SNMP 的管理協議，機柜供電設備采用 485 接口或者以太網接口。通過將這些接口統一到 Redfish 之上，本方案可以方便實現數據中心設備的互 25 通以及數據的交互，以便降低部署的復雜度以及成本。 圖 6.4 Redfish 管控接口在數據中心的應用 下圖展示了一個利用 Redfish 規范實現機柜集群功耗管控的接口的例子。PowerControl 是集群功耗配置策略，其中包含幾個部分，分別是功耗的實時測量 PowerMetrics，機柜的功耗封頂配置 PowerLimit，以及策略的使能狀態 Status?？梢钥吹?，基于 Redfish 的接口模型的功耗管控接口可以很方便的

　　48、適用到服務器，機柜，甚至是微模塊。 圖 6.5 機柜集群功耗管控接口 6.4 價值探討 以下為國內大型云計算公司甲在試用后的評估： 26 Hyperscale 云計算數據中心必須提供高彈性供電技術來適應云計算的高彈性、高伸縮需求，以達到既保障數據中心基礎設施的高可用性和高可靠性，又能控制成本和助力云計算公司達到營收平衡。公司云產品架構部門在眾多候選技術中進行了評估，和 Intel 等廠商評估了分布式 BBS 和集群功耗管控的技術。該技術有以下優點： 分布式 BBS 技術發展迅速，壽命周期內充放電次數顯著提升，可以提供云業務負載短時間飆升時額定功耗之外的電力供應，保證了云服務器部署密度比較高。同

　　49、時它的部署方式也比較靈活，不用刻意為達到穩定或者平衡負載而實施復雜的部署方案。 在應對外部不可控事件， 如單路掉電或者散熱故障出現時， 可以提供更長的故障運維時間，保障業務連續運行，防止出現客戶云服務中斷。在系統性電力不可恢復情況下，可以提供充足的優雅備份所需的電力供應。 分布式 BBS 的散熱需求較低，在充放電時不會額外增加數據中心的風、冷供給需求。 分布式 BBS 可以簡化服務器的電源設計，降低單機成本。在資源池架構下，可以給關鍵部件（如網絡接入交換機、PCIe 交換機等）專門供電；如果沒有分布式電池模組，這些處于控制平面， 或者多租戶共享、 處于關鍵路徑上的組件就必須單獨由獨立線、代價高昂。 在小規模私有云輸出時，比如某些邊緣計算應用場景，分布式 BBS 可以顯著降低用戶部署和管理后備電源的成本。 對于 PaaS、SaaS 和分布式存儲客戶，分布式 BBS 更方便按照用戶的需求，精準地保障高優先級服務器和業務。 綜上， 我們認為分布式BBS和功耗聯合管控和優化技術可以幫助降低Capex和Opex、提升云業務的可靠性和可用性、賦能新的資源池化架構。 27 以下為國內大型云計算公司乙在試用后的評估： 針對分布式 BBS 應用在儲能電費套現場景， 初步評估每個機柜在電池生命內典型收益可以至少達到 2000-2500 美金。考慮機柜密度增加（至少 15%提高）帶來的其它收益，綜
